一、 前言
现在格力家用空调节能热水器主机有三个系列：普通型、豪华型、环保冷媒高水温型;水箱有三个系列：单感温口系列、双感温口系列、电辅热系列。下面就这三个系列主机与水箱进行对比与说明，以便生产、销售、售后顺畅地进行。
二、 三个系列主机与水箱的区别
1、主机区别：
三个系列主机对比
普通型豪华型环保冷媒高水温型
俗称A系列A1系列R134a系列
主机型号KFRS-*.*/AKFRS-*.*/A1KFRS-*.*/NbA
功能特点冷媒R22R22环保冷媒R134a
最高水温55度58度70度
模式控制单感温包显示与控制双感温包显示与控制，可自动选择单感温包。出水温度更高，出水量更大，水箱使用性能更好。
运行模式两种：标准加热、节能，并可定时开关机四种：标准加热、节能、预约、夜间，并可定时开关机
风机控制单速控制双速控制
运行环境温度区间-15度以上热泵-15度以上(范围可调)，低于-15度依靠电辅热加热
线控器按键线控器触摸键线控器
包装箱上字样家用循环式热泵热水器空调节能热水器
主机标识空气能热水器空调节能热水器
主机带水温感温包一根6米的水温感温包一根6米的水温感温包与一个水温感温包对接口
打包附件需另配打包附件CF24不需另配打包附件CF24，打包附件已经内含在主机包装箱内
注：线控器不能通用，A系列的只能配按键线控器，A1与R134a系列只能配触摸键线控器。

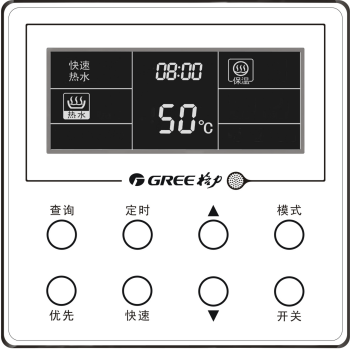

两种线控器图如下：
按键线控器 触摸键线控器
2、水箱区别：
三个系列水箱对比
单感温口系列双感温口系列电辅热系列
俗称B系列B1系列电辅热系列
水箱型号SX***LC/BSX***LC/B1SXD***LC
感温口只有一个感温口，位于水箱中部，水箱标贴：感温口。有两个感温口，一个位于水箱中部，水箱标贴：感温口1;一个位于水箱底部，水箱标贴：感温口2。
电辅热无无水箱下部有电辅热电器盒，内有电加热管。
电线(地线或电源线)连接将主机自带的水箱地线一端接到水箱底部的接地螺钉处，一端接到主机侧边的接线盒内的接地螺钉处。将主机自带的水箱地线一端接到水箱底部的接地螺钉处，一端接到主机侧边的接线盒内的接地螺钉处。将水箱自带的电源线中的火(黑色线)、零(蓝色线)、地线分别接到主机侧边接线板的1、2、接地螺钉处。主机带的水箱地线不需要接。
水温感温包线连接将主机已经牵引出的感温包插入水箱中部感温口内。(若配A1系列主机，水温感温包对接口不接即可)将主机已经牵引出的水温感温包插入水箱下部感温口2，将水箱已插好的水温感温包与主机侧边接线盒内的红色接口对接。将主机已经牵引出的水温感温包插入水箱下部感温口2，将水箱已插好的水温感温包与主机侧边接线盒内的红色接口对接。
三、 机组选型方案
1、A系列空调节能热水器选型方案：
适用范围机组型号
三口之家(华南)KFRS-3.5/A配150L水箱(SX150LC/B)
四口之家KFRS-5.0/A配200L水箱(SX200LC/B)
四口之家带浴缸KFRS-5.0/A配300L水箱(SX300LC/B)
四口之家带浴缸KFRS-7.2/A配300L水箱(SX300LC/B)
说明：(1)、A系列主机只能与B系列水箱配套销售，不能与B1系列水箱配套销售。
(2)、用水标准参考(水温55℃)：淋浴40～70L/人;浴缸100～150L/次。
(3)、主机配150L水箱只能在华南地区销售。具体水箱选型视用户用水习惯而定，若用户用水量比较大，则可以适当将水箱型号加大。
2、A1系列空调节能热水器选型方案：
适用范围机组型号
三口之家(华南)KFRS-3.5/A1配150L水箱(SX150LC/B)
KFRS-3.5/A1配150L水箱(SX150LC/B1)
三口之家KFRS-3.5/A1配200L水箱(SX200LC/B)
KFRS-3.5/A1配200L水箱(SX200LC/B1)
四口之家KFRS-5.0/A1配250L水箱(SX250LC/B1)
四口之家带浴缸KFRS-5.0/A1配300L水箱(SX300LC/B)
KFRS-5.0/A1配300L水箱(SX300LC/B1)
五口之家带浴缸KFRS-7.2/A1配350L水箱(SX350LC/B1)
五口之家带浴缸KFRS-7.2/A1配400L水箱(SX400LC/B1)
说明：(1)、KFRS-3.5/A1可与B、B1两个系列的水箱配套销售。KFRS-5.0/A1可与B、B1两个系列的水箱配套销售。KFRS-7.2/A1只能与B1系列水箱配套销售。
(2)、用水标准参考(水温55℃)：淋浴40～70L/人;浴缸100～150L/次。
(3)、主机配150L水箱只能在华南地区销售。具体水箱选型视用户用水习惯而定，若用户用水量比较大，则可以适当将水箱型号加大。
3、R134a空调节能热水器选型方案
适用范围机组配套
两口之家(华南)KFRS-3.8/NbA配100L水箱(SX100LC/B)
三口之家KFRS-3.8/NbA配150L水箱(SXD150LC)
四口之家KFRS-3.8/NbA配200L水箱(SXD200LC)
四口之家带浴缸KFRS-3.8/NbA配250L水箱(SXD250LC)
说明：(1)、R134a与B系列的100L水箱及电辅热水箱配套销售。
(2)、用水标准参考(水温55℃)：淋浴40～70L/人;浴缸100～150L/次。
(3)、主机配100L水箱只能在华南地区销售。具体水箱选型视用户用水习惯而定，若用户用水量比较大，则可以适当将水箱型号加大。
四、机组安装
1、A系列主机与B系列水箱、A1系列主机与B系列水箱配套安装方法：
说明：(1)、A1系列主机与B系列水箱配套安装，主机自带的水温感温包对接口不需对接，将其放置在主机侧边接线盒内部即可。
(2)、是否需要单独再配打包附件由主机系列确定，与水箱系列无关。
2、A1系列主机与B1系列水箱配套安装方法：
上海电话：18221888872；
3、R134a系列与B系列的100L水箱及电辅热水箱配套安装方法：
说明：(1)、电辅热水箱的电源线已经有地线，主机自带的水箱接地线不需要连接。
(2)、配SX100LC/B水箱虚线部分不需要连接。
4、总结：
对于三个系列主机与水箱，水路系统的连接方式基本一致，唯一差异是R134a系列多了一个自动排气阀。电气连接差异比较大，具体参见上面表格的水箱对比。
五、水路系统的选材
1、以上示意图各接口尺寸如下：
接口尺寸规格
名称接口管螺纹
主机循环进出水口G3/4
水箱冷水进口G1/2
水箱循环进出水口G3/4
水箱热水出口G1/2
管接头G3/4
2、管路选择：
循环进出水管必须选用热水管，推荐使用公称外径为dn25的PPR管，且采用S2.5(壁厚4.2mm)系列的。水箱冷水进管、热水出管必须选用热水管，推荐使用公称外径为dn20的PPR管，且采用S2.5(壁厚3.4mm)系列的。所有选用PPR管必须符合国家标准GB/T18742的规定指标。如采用其他类似绝缘管路，可参照以上外径及壁厚进行选择。
六、 水温感温包控制说明
1、对于A系列主机：
线控器有断电记忆功能，若断电前是开机状态，则上电后无需按开关键已经是开机状态，线控器显示保温，需要等待3分钟压缩机才启动(显示加热图标)。若觉得等待时间过长，可以先按开关键将线控器关机，断电上电后再按开关键开机，只需要等待1分钟压缩机就能够启动(显示加热图标)，但是从压缩机可靠性角度而言，不推荐这样操作，这样可能无法保证压缩机两次启动间隔大于等于3分钟。
2、对于A1系列与R134a系列主机：
(1)、配B系列水箱：线控器有断电记忆功能，
若断电前是开机状态，则上电后无需按开关键
已经是开机状态，线控器显示保温。
则需要等待3分钟压缩机才能启动(显示加热图标)。若觉得等待时间过长，可以先按开关键将线控器关机，断电上电后再按开关键开机，只需要等待1分钟压缩机就能够启动(显示加热图标)，但是从压缩机可靠性角度而言，不推荐这样操作，这样可能无法保证压缩机两次启动间隔大于等于3分钟。
(2)、配B1系列或者电辅热水箱：线控器显示的是中部感温包的值，而控制机组启停的是下部感温包(只有通过查询功能才可以查到下部感温包的值，代码16对应的为下部感温包的值)。
(A)、若中部感温包与下部感温包的值均小于等于(设定温度-5度)，开机即启动热水(注：该处的启动热水并非压缩机马上启动，一般情况下，机组响应启动热水命令后需要等待1分钟后压缩机才启动(显示加热图标)，若手操器上电后直接是开机状态则要等待3分钟后才能启动――详见第(1)点的说明)。
(B)、若下部感温包的值小于等于(设定温度-5度)，但是中部感温包大于(设定温度-5度)，开机后需要等待10分钟机组才启动热水(注：此处该处的启动热水并非压缩机马上启动，机组响应启动热水命令后需要等待1分钟后压缩机才启动(显示加热图标))，10分钟限制是为了保证用户只使用一点热水时――即刚好补入的冷水只到下部感温包检测处时机组不马上启动，不会影响水箱的使用性能。
(C)、若中部感温包小于等于(设定温度-5度)，但是下部感温包大于(设定温度-5度)，开机后机组不启动热水，但机组控制器会一直检测，一旦满足(A)、(B)中的任一条件，则启动热水。该情况有可能会出现。
