格力空调线控器XK85设置

一、基本外形尺寸及功能介绍

1、型号：格力线控器XK85(简约线控器)：适用格力空调控制面板 30296000056 线控器XK85 显示板Z6L350H

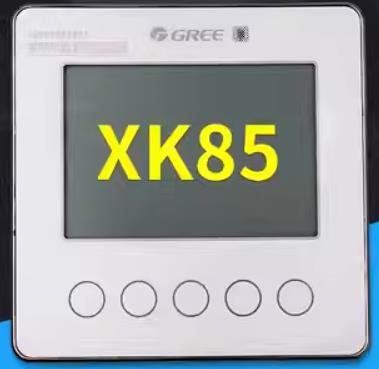

2、图片：

3、简约线控器XK85：

　　①外形尺寸、②安装尺寸、宽×厚×高、单位：mm

　　①86*11*86、②68*9*68、

　　1、外形大方、简约;

　　2、触摸按键，带背光黑白点阵液晶显示;

　　3、可切换中、英文显示;

　　4、具有周定时功能;

　　5、完善的机组功能，各功能分页实现;

　　6、可设置清爽、自动除湿、外出等模式;

　　7、温度调节精确到0.5℃(需搭配舒享风管式室内机);

　　8、精确检测环境温度;

　　9、具有用电量查询功能(需搭配带电量计量功能的机组);

　　10、具有服务热线查询和售后电话记录功能;

二、格力线控器XK85主要功能介绍

1、主内机设置

(1)将需要设置为主内机的内机设置为关机状态;

(2)连续按线控器上的“模式”键5秒以上，然后松开;

(3)确认是否设置成功：如果设置成功，线控器上的“主”图标会亮，否则需要重新按第一、二步操作。

2、、用户参数查询

　　开机或关机状态下，均可查询用户参数。

　　(1)长按“功能”键5秒，进入用户参数查询界面，温度区域显示“C00”，“查看”图标点亮;

　　(2)按“上下键　”键可选择参数代码;

　　(3)按“确认/取消”键可返回上一层，直至退出参数查询。用户参数查询列表如下所示：

　　注：在参数查询状态下：风速、定时、睡眠、扫风按键无效。按“开关”键可立即返回到主页面，但不执行开关机动作。在参数查询状态下，遥控器信号无效。

　　3、格力线控器XK85用户参数设置

　　在开机或关机状态下，均可设置用户参数。具体操作如下：

(1) 长按“功能”键5秒，温度区域显示“C00”，继续长按“功能”键5秒，进入线控器参数设置界面，此时温度区域显示“P00”。

(2)按“温度上下键”键可选择参数代码，按“模式”键切换至参数值设置，此时参数值闪烁，按“上下键　”键可调整参数值，按“确认/取消”键完成设定。

(3)按“确认/取消”键可返回上一层，直至退出参数设置。用户参数设置列表如下所示：

　　注：在参数设置状态下：风速、定时、睡眠、扫风按键无效。按“开关”键可立即返回到主页面，但不执行开关机动作。在参数查询状态下，遥控器信号无效。

4、格力线控器XK85故障显示

　　当系统运行中出现故障时，线控器温度显示区域将显示故障代码，当有多个故障同时出现时则循环显示故障代码。我们可以根据故障显示，查找并解决相应的问题。如图表示开机状态模式冲突故障界面：

　　5、格力线控器XK85工程参数查询

　　开机或关机状态下，均可查询工程参数。

　　第一步：长按“功能”键5秒，进入工程参数查询界面，温度区域显示“C00”，“查看”图标点亮;

　　第二步：在C00下，连续按3次“模式”键，进入工程参数查询。

　　第三步：按“上、下 ”键可选择参数代码;

　　第四步：按“确认/取消”键可返回上一层，直至退出参数查询。工程参数查询界面下，可同时查询用户参数。

　　5、格力线控器XK85工程参数查询

　　开机或关机状态下，均可查询工程参数。

　　第一步：长按“功能”键5秒，进入工程参数查询界面，温度区域显示“C00”，“查看”图标点亮;

　　第二步：在C00下，连续按3次“模式”键，进入工程参数查询。

　　第三步：按“上、下 ”键可选择参数代码;

　　第四步：按“确认/取消”键可返回上一层，直至退出参数查询。工程参数查询界面下，可同时查询用户参数。

　　注意事项：

　　(1)在参数查询状态下：风速、定时、睡眠、扫风按键无效。

　　(2)按“开关”键可立即返回到主页面，但不执行开关机动作。

　　(3)在参数查询状态下，遥控器信号无效。

　　6、格力线控器XK85工程参数设置

　　在开机或关机状态下，均可设置工程参数。

　　第一步：长按“功能”键5秒，温度区域显示“C00”，连续按3次“模式”键后，继续长按“功能”键5秒，进入工程参数设置界面，此时温度区域显示“P00”。

　　第二步：按“上键”或“下键”键可选择参数代码，按“模式”键切换至参数值设置，此时参数值闪烁，按“上建”或“下键”键可调整参数值，按“确认/取消”键完成设定。

　　第三步：按“确认/取消”键可返回上一层，直至退出参数设置。工程参数设置界面下，可同时设置用户参数。

　　注意事项：

1、在参数设置状态下：风速、定时、睡眠、扫风按键无效。

2、按“开关”键可立即返回到主页面，但不执行开关机动作。

3、在参数设置状态下，遥控器信号无效。

以上是格力线控器XK85的基本功能介绍及功能参数设置，比如怎么设置主辅机遥控器设置、运行参数查询等格力常见遥控器设置。
